Semirremolque
Portamódulos.

Tu campamento se mueve con tu operación.

Un solo equipo para transportar, posicionar y montar módulos industriales. Ancho variable y desplazamiento lateral hidráulico para formar plantas libres en terreno.

Explorar el productoContáctanos
Desplazamiento lateral hidráulico
±280 mm por lado para unir módulos en terreno
9,6 m
Largo estándar · un eje
Ancho variable
Adaptable a distintos módulos TF
Desliza · Explora
Único en Chile · trabajo colaborativo

Un diseño exclusivo, único en Chile.

Tecnofast es parte esencial de este desarrollo. Surgió de su necesidad como cliente, y en conjunto fuimos diseñando, probando y ajustando la solución con las observaciones de ambas partes. El resultado es un equipo funcional, práctico y eficiente, que seguirá mejorando con la experiencia y los procesos de mejora continua.

Desarrollado por
3ASES · Ingeniería y proyectos de innovación
Marca del semirremolque
Trailer Santiago
Explora el producto

Haz clic en cualquier punto del equipo.

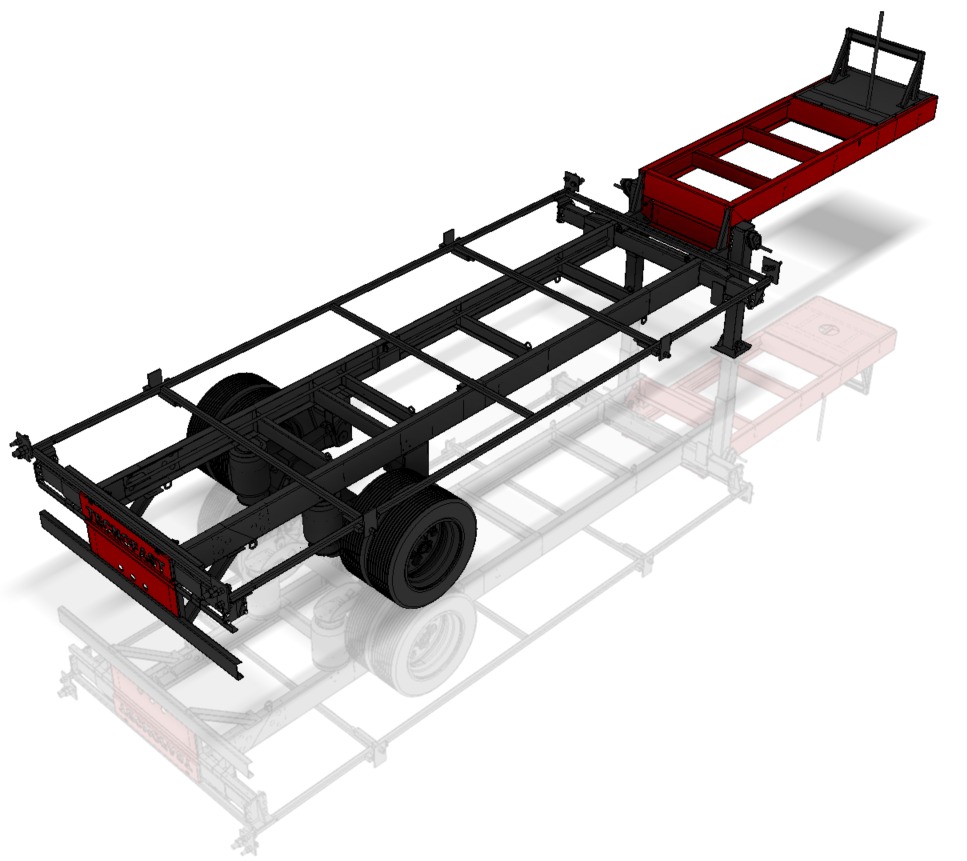

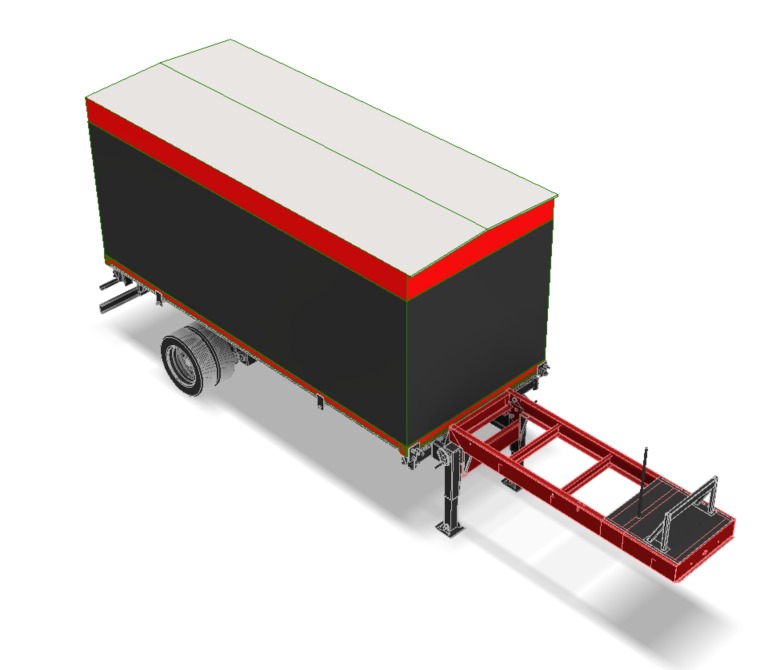

Semirremolque portamódulos Tecnofast — render 3D isométrico
La característica principal

Plantas libres,
armadas en terreno.

El desplazamiento lateral hidráulico permite unir varios módulos entre sí y formar plantas libres directamente en faena — sin grúas ni maquinaria externa. También pueden unirse por su parte posterior, formando proyectos de dos unidades de ancho por largo indeterminado.

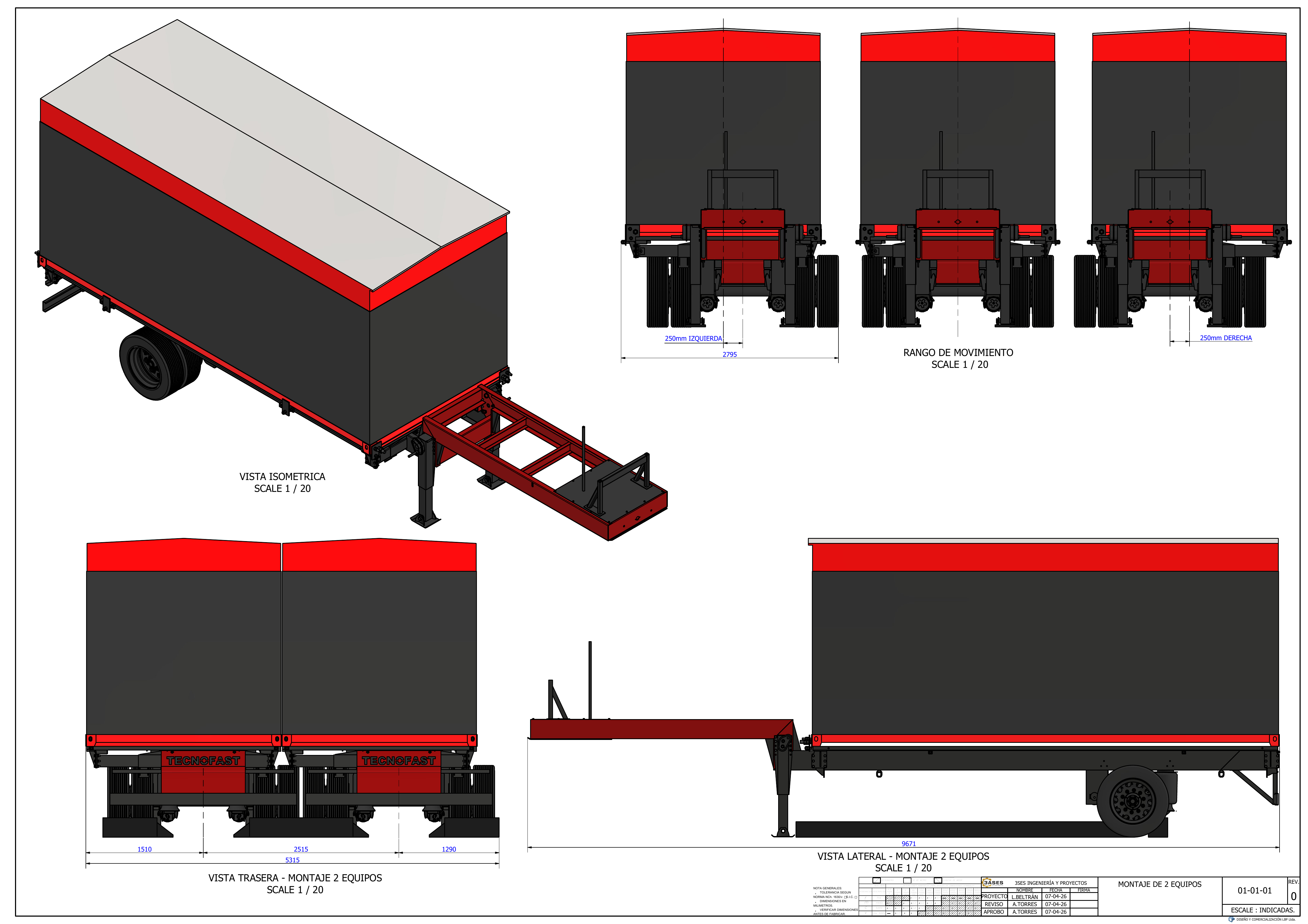

Esquema de montaje · 2 equipos
Abrir esquema
Esquema de montaje de dos equipos formando planta libre
Desplazamiento lateral
Cilindros hidráulicos de 3.000 psi con carrera de 600 mm alinean el módulo con el equipo contiguo.
Unión multimódulo

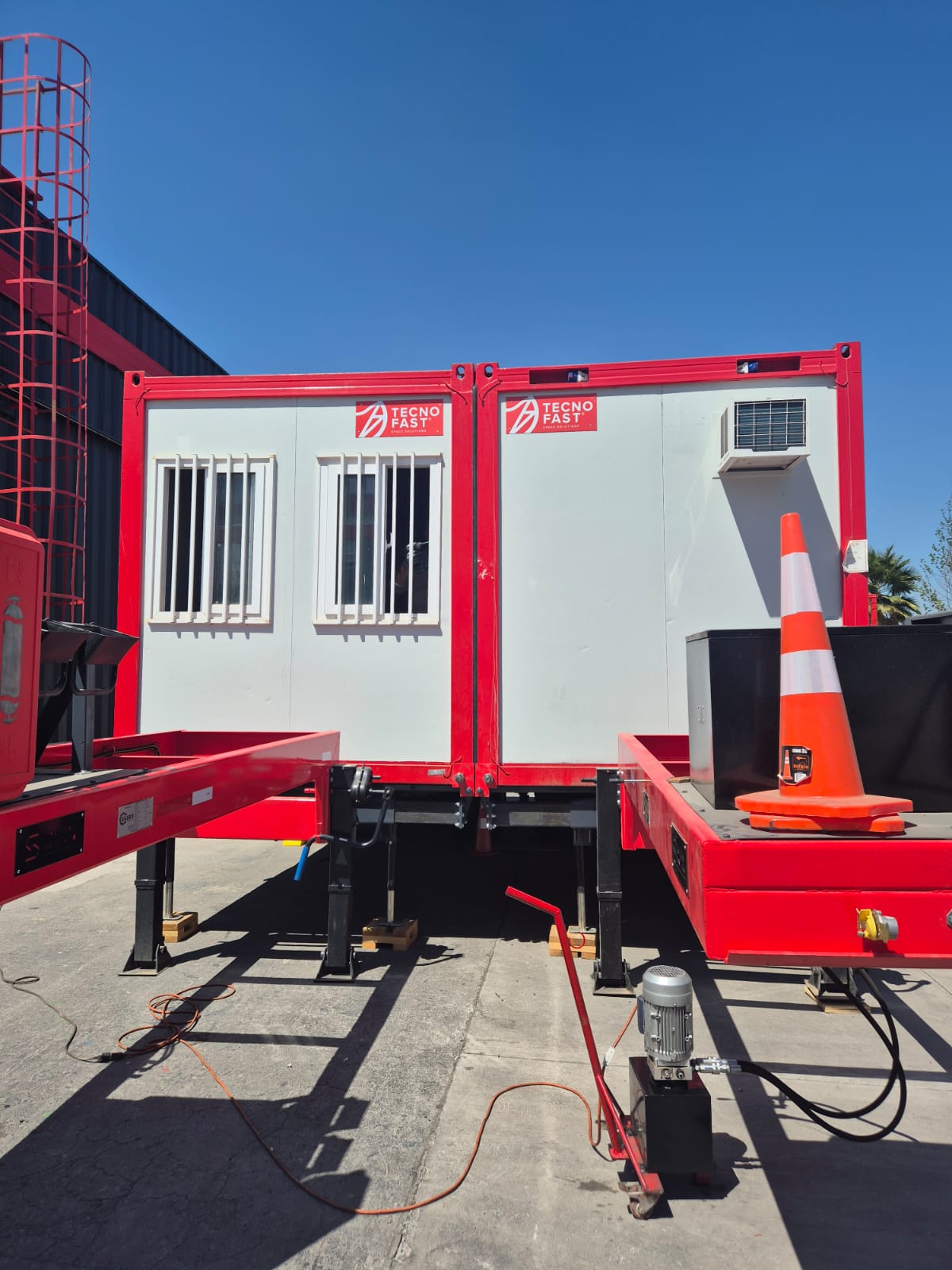

Los módulos se conectan lateralmente formando plantas libres continuas.
Unión trasera
También se unen por la parte posterior: proyectos de dos unidades de ancho por largo indeterminado.
Sin grúas
Todo el proceso se ejecuta en terreno con un operador y la central hidráulica externa.
Proceso de montaje

De la carga al montaje,
paso a paso.

Procedimiento operacional del semirremolque: carga con grúa, transporte, posicionamiento en faena, nivelación y montaje hidráulico coordinado para formar plantas libres.

01
Carga del módulo
El módulo se posiciona sobre el bastidor superior usando puente grúa o grúa de montaje. Se alinea con las placas de ajuste y se fija con pernos estructurales.
Siguiente
02
Fijación y amarre
Se instalan eslingas en los ganchos de amarre del chasis y se verifica la estabilidad del conjunto antes de iniciar el traslado.
Siguiente
03

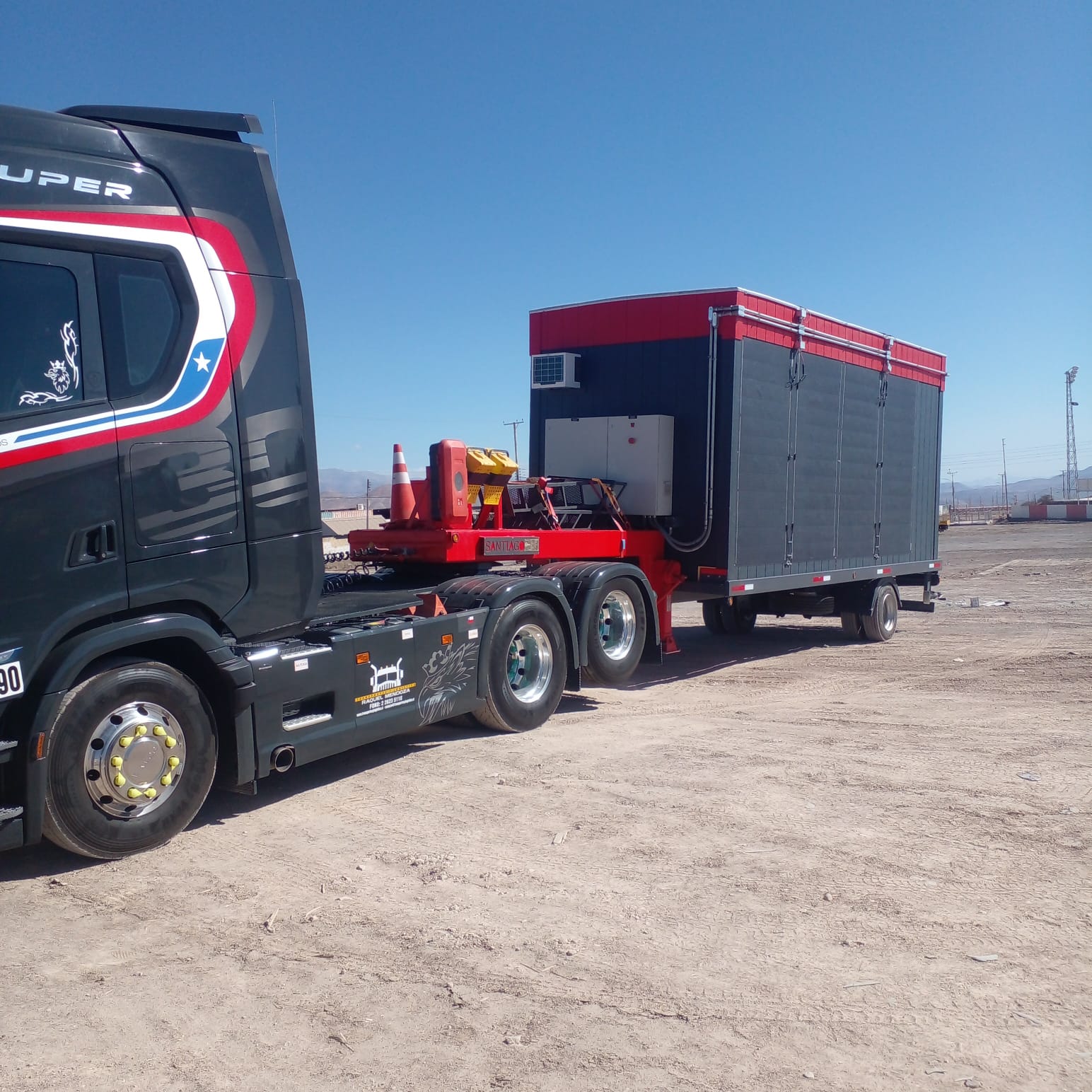

Transporte
Traslado bajo condiciones controladas, evitando maniobras bruscas. Circulación estándar sin permisos especiales.
Siguiente
04
Posicionamiento en faena
Uso de guías laterales y topes traseros del sistema de posicionamiento asistido para asegurar paralelismo y distancias entre módulos.
Siguiente
05
Nivelación
Combinación de gatas principales, suspensión neumática y patas estabilizadoras para corregir inclinaciones longitudinal y transversal.
Siguiente
06
Liberación del módulo
Se retiran las placas de fijación de transporte, liberando el módulo para permitir su desplazamiento lateral.
Siguiente
07
Conexión hidráulica
Se conecta la central hidráulica externa mediante flexibles al circuito del equipo. Accionamiento con palanca en el cuello del semirremolque.
Siguiente
08
Desplazamiento coordinado
Rango de ±280 mm por lado. El primer módulo se desplaza casi por completo hacia el contiguo; el segundo hace ajuste fino en sentido contrario dejando 15–20 mm de separación.
Siguiente
09
Unión y cierre
Se desconecta el sistema hidráulico y los módulos quedan listos para su unión definitiva, formando plantas libres o proyectos de dos unidades de ancho.
±280 mm/lado
Rango de desplazamiento hidráulico
15–20 mm
Separación final para ajuste de montaje
1 operador
Central hidráulica externa dedicada
Ficha técnica y accesorios

El equipo, componente a componente.

Fabricado en acero A36 con procesos controlados y personal calificado. Explora cada accesorio en la imagen y revisa las especificaciones de referencia.

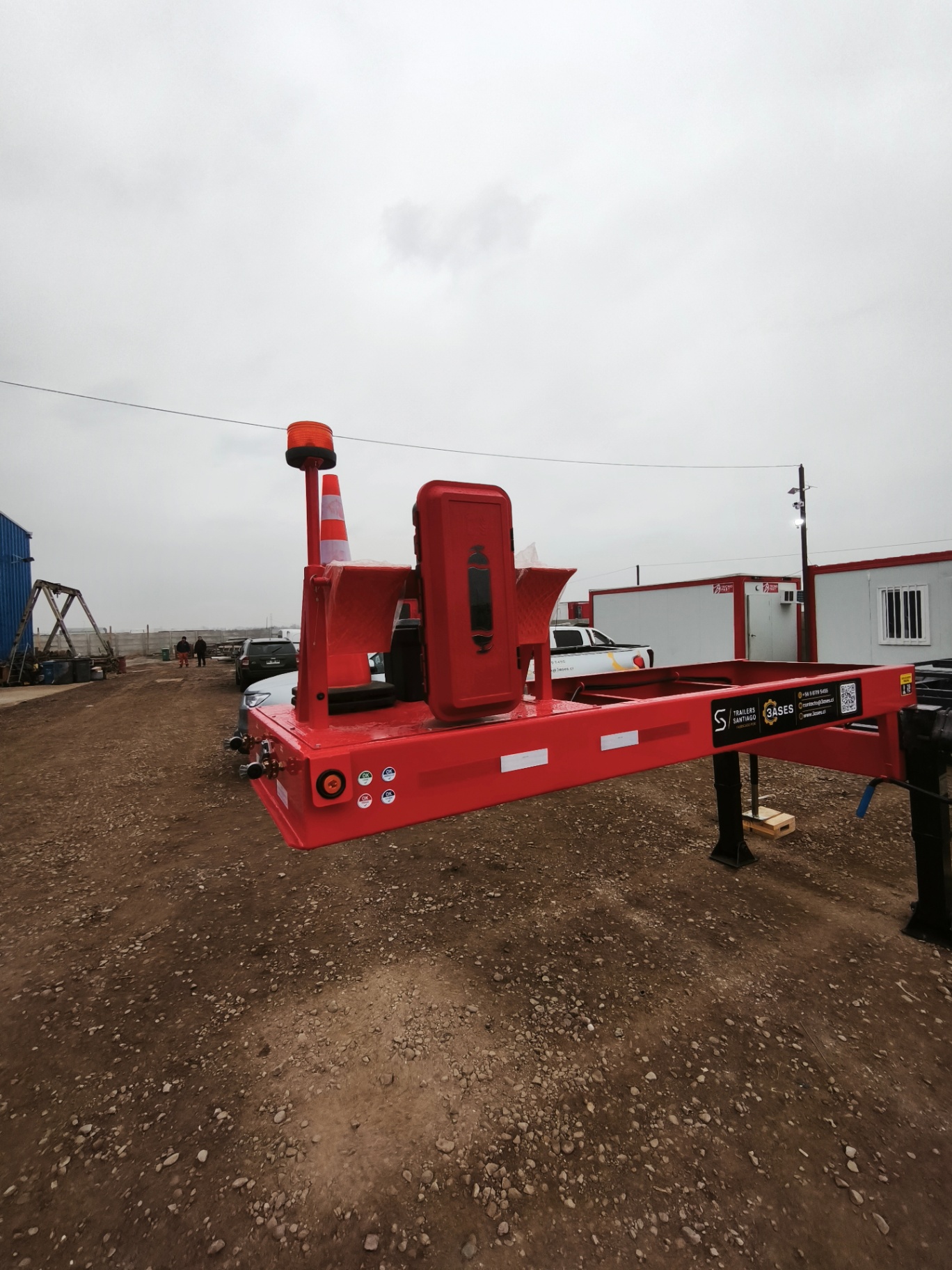

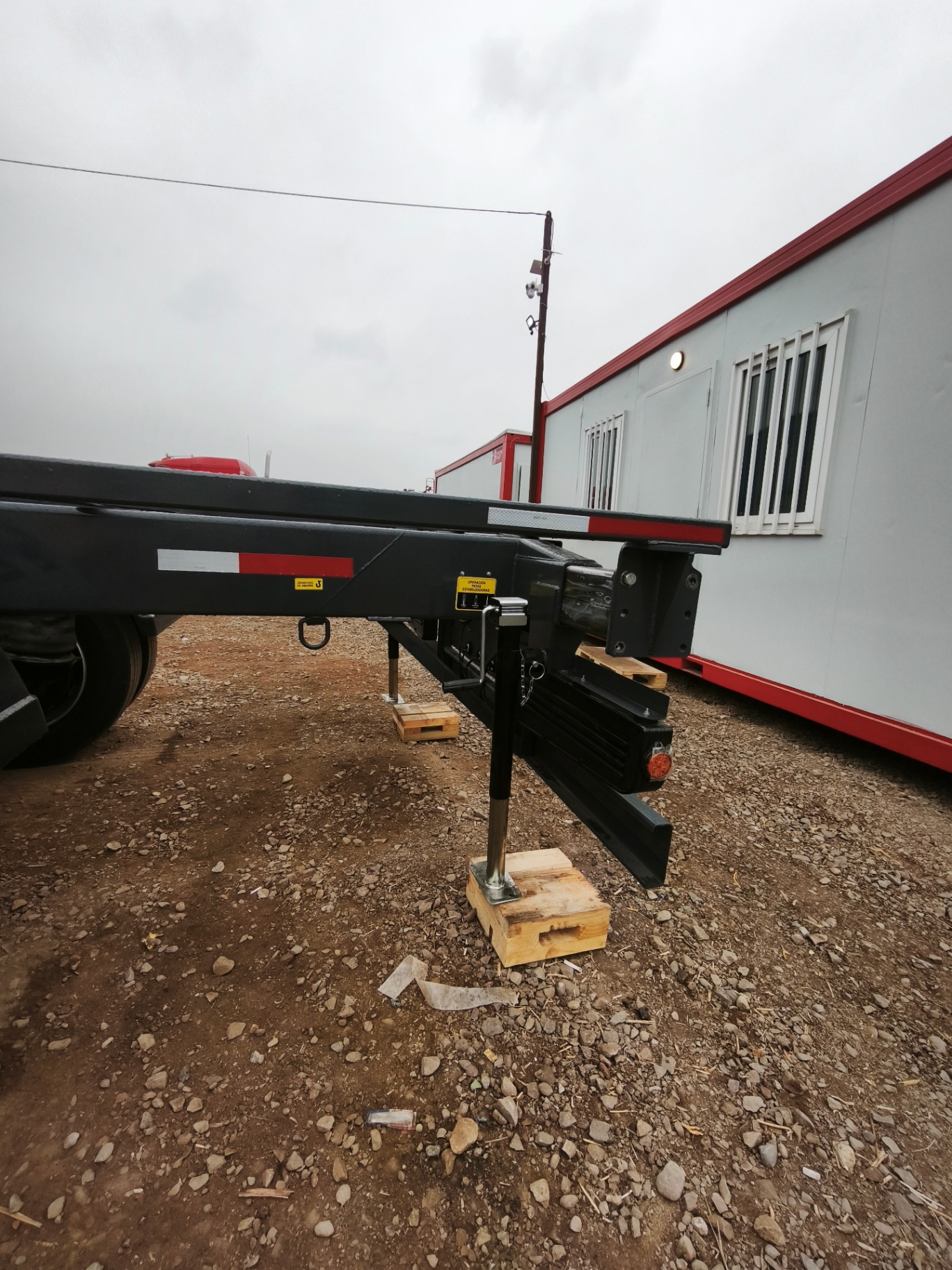

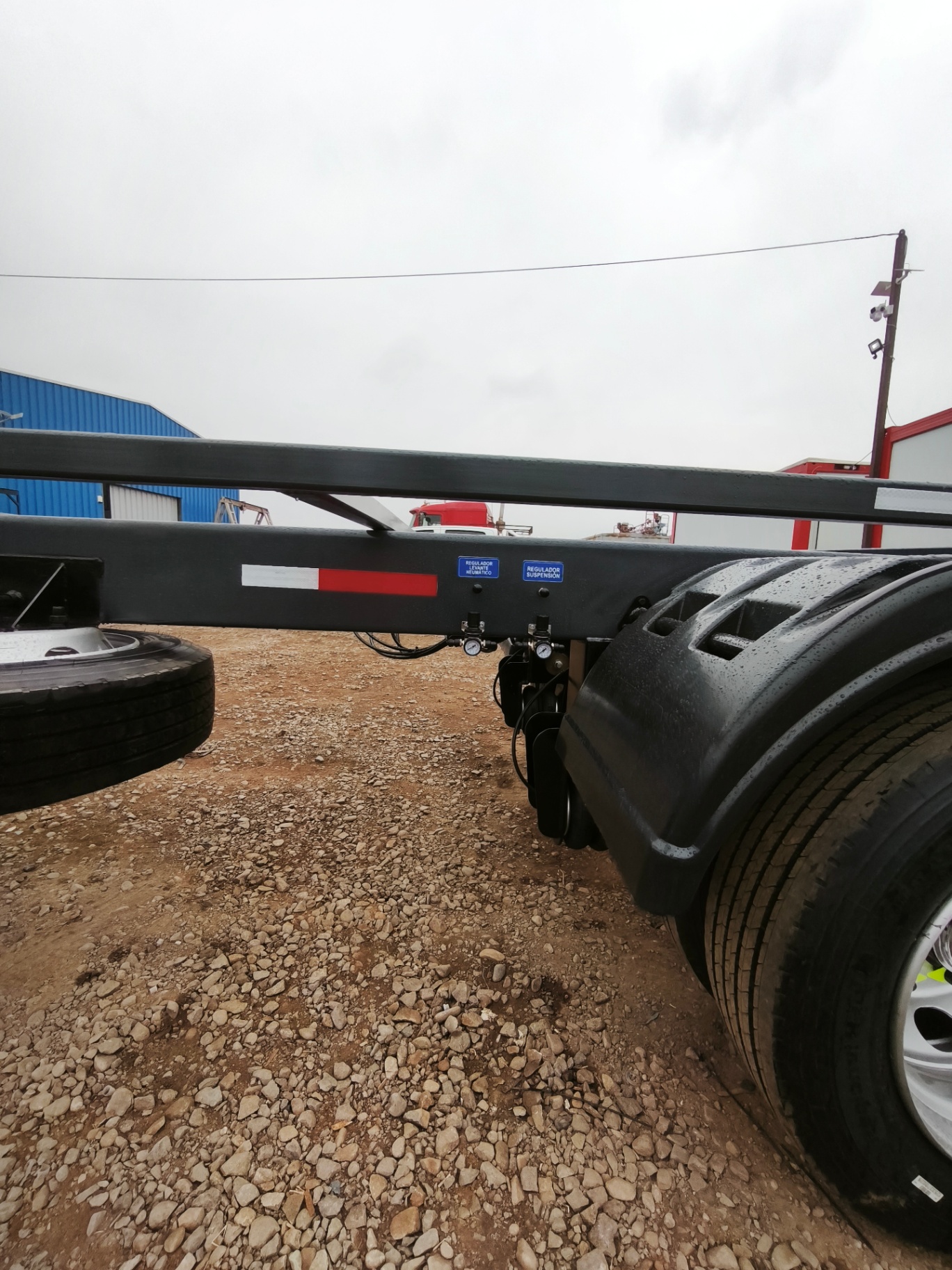

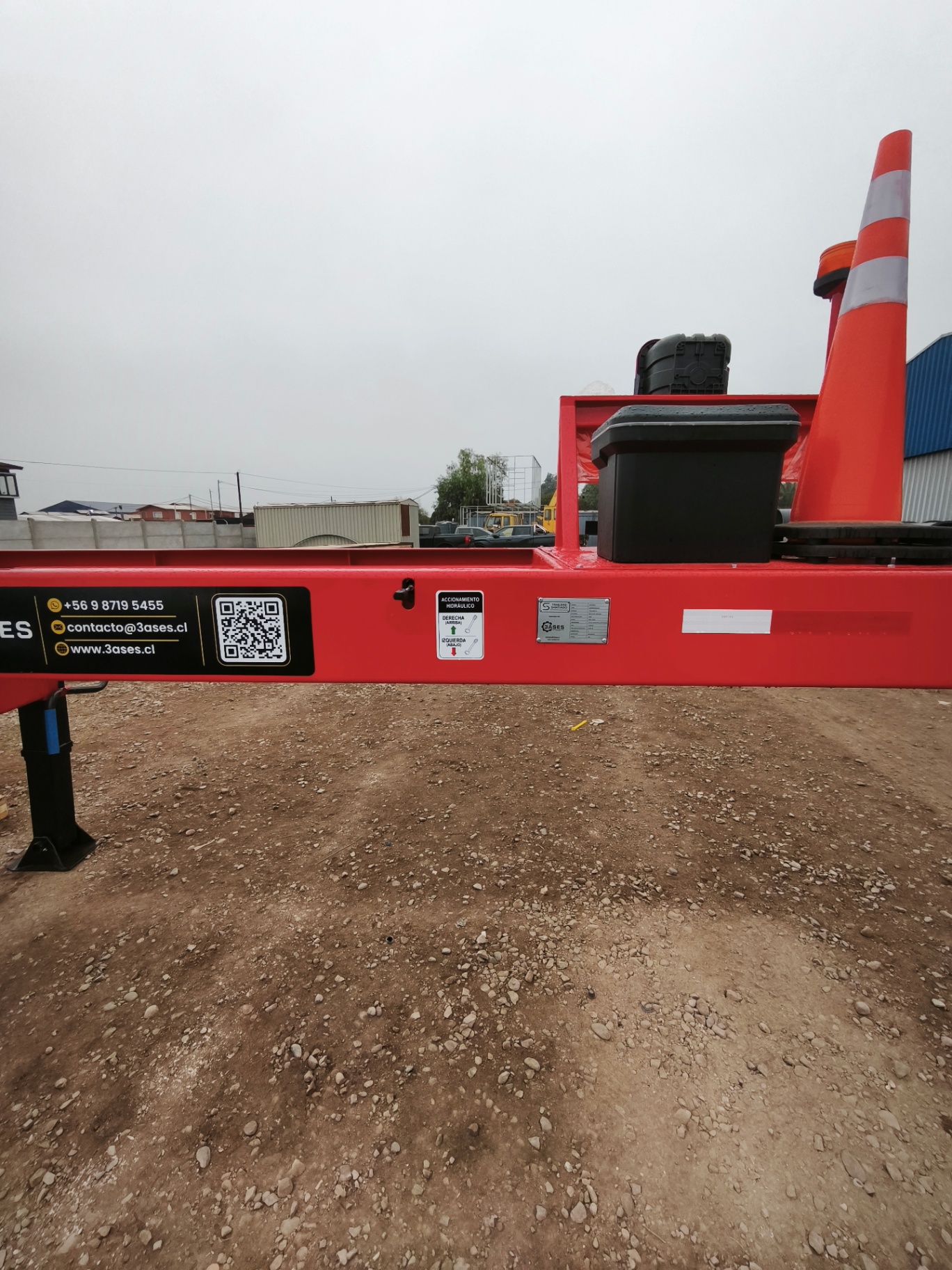

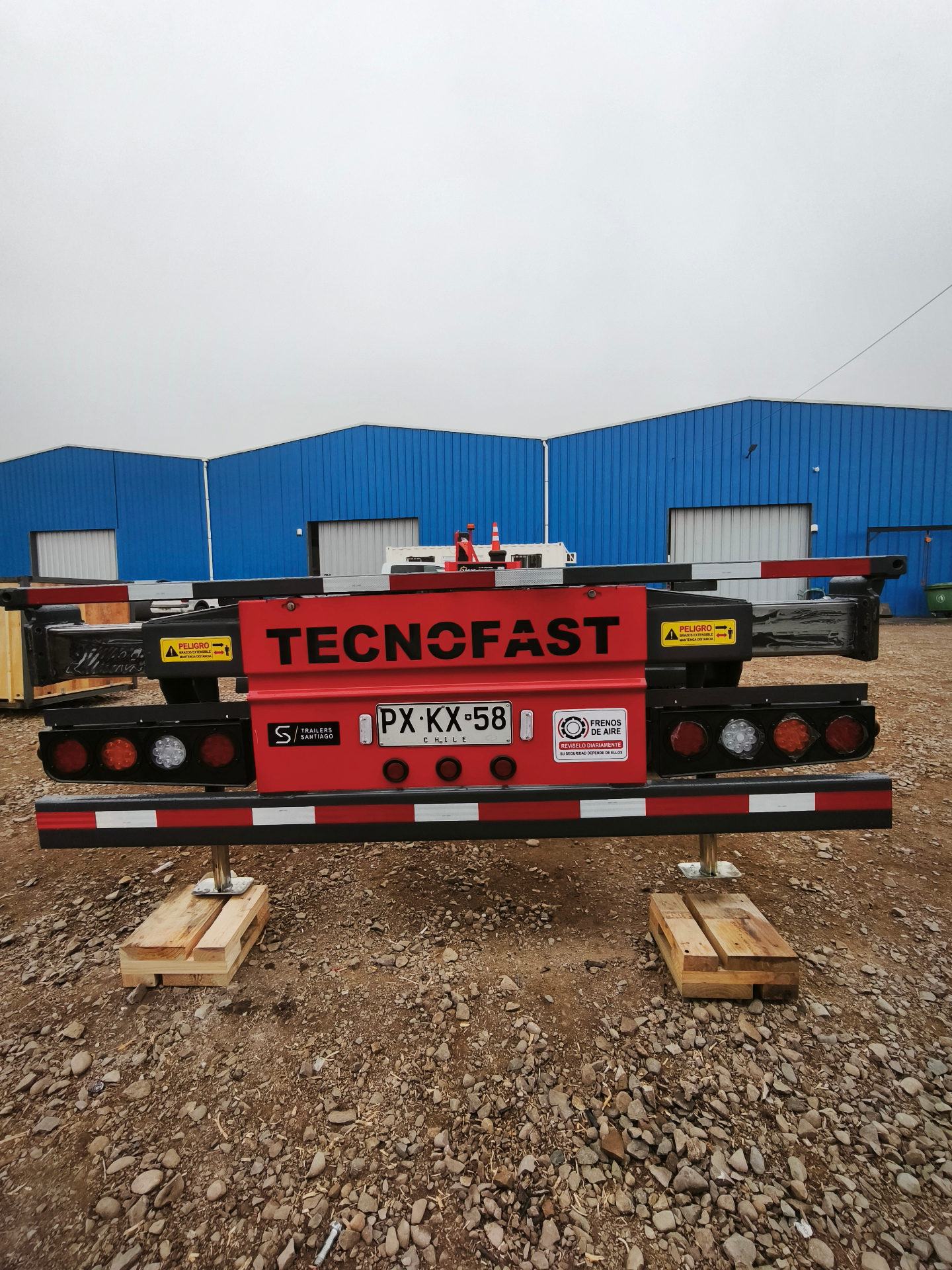

Brazo hidráulico rojo extendido — vista frontal del semirremolquePata estabilizadora lateral apoyada en pallet de nivelaciónReguladores de levante neumático y suspensión sobre el ejeVista trasera: luces LED reglamentarias y placa patenteBaliza, cono, extintor y elementos de seguridad sobre el cuelloVálvula de accionamiento hidráulico — derecha (arriba) / izquierda (abajo)
ABrazos hidráulicos

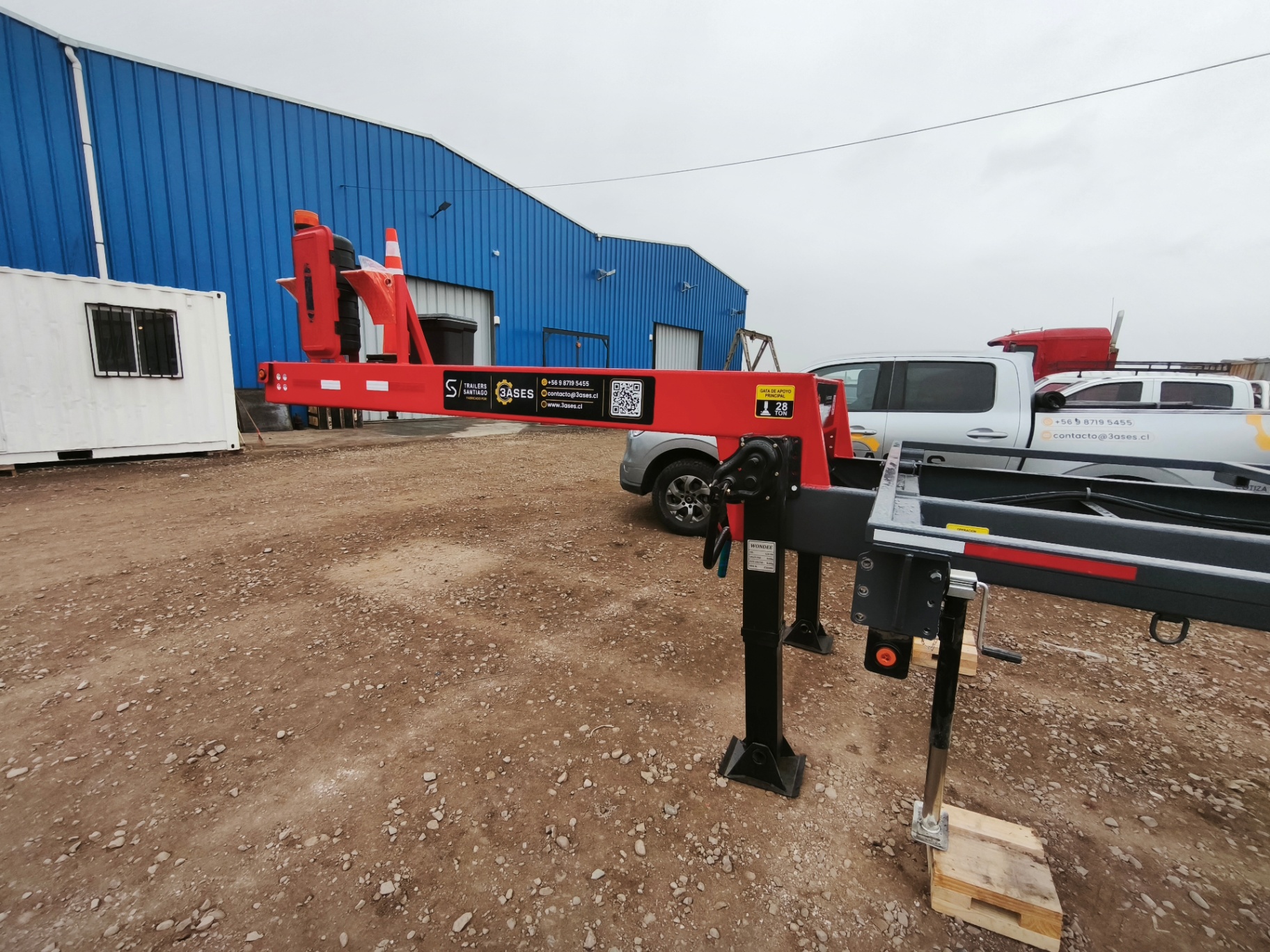

Brazo hidráulico rojo extendido — vista frontal del semirremolque
ADesplazamiento lateral
Brazos hidráulicos

Cilindros de 3.000 psi con carrera de 600 mm. Permiten mover lateralmente el módulo para unirlo a otros y formar plantas libres.

Largo total
9,6 m
Ancho
Variable · adaptable
Capacidad por módulo TF
5 toneladas
Peso propio
3 ± toneladas (aprox.)
Ejes
1 eje europeo
Material estructural
Acero A36
Conectores
Multimódulos · Top 1 · Smartflex
Normativa
MOP · Estándar Minero (MEL)

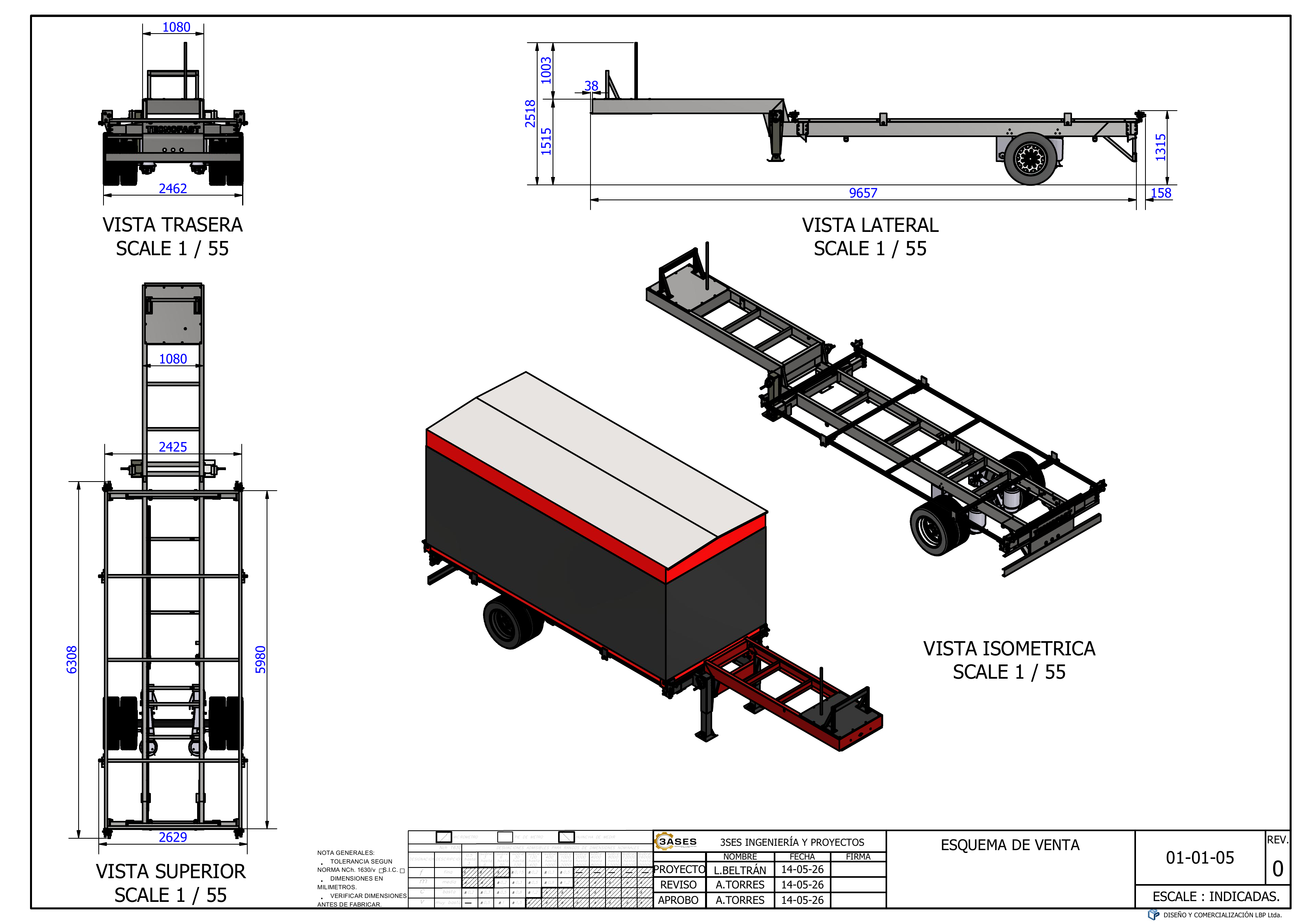

Esquema de venta
Ver en detalle
Esquema de venta del semirremolque portamódulos
Sistema de acceso integrado

Escalera propia,
desarmable y ajustable.

El equipo incluye su propio diseño de acceso al módulo: una estructura de acero desarmable y transportable en el mismo semirremolque, fácil de armar y ajustable en altura.

Desarmable
Se transporta en el propio equipo, sin logística adicional.
Fácil de armar
Montaje rápido por el operador en faena.
Altura ajustable
Se adapta a distintas alturas de módulo.
Todas las caras
Se ubica en cualquier cara libre del módulo.
Escalera en operación · registro en terreno
Galería

Material audiovisual.

Registro real del equipo y su operación en terreno. Nuevo material se incorporará próximamente.

Video

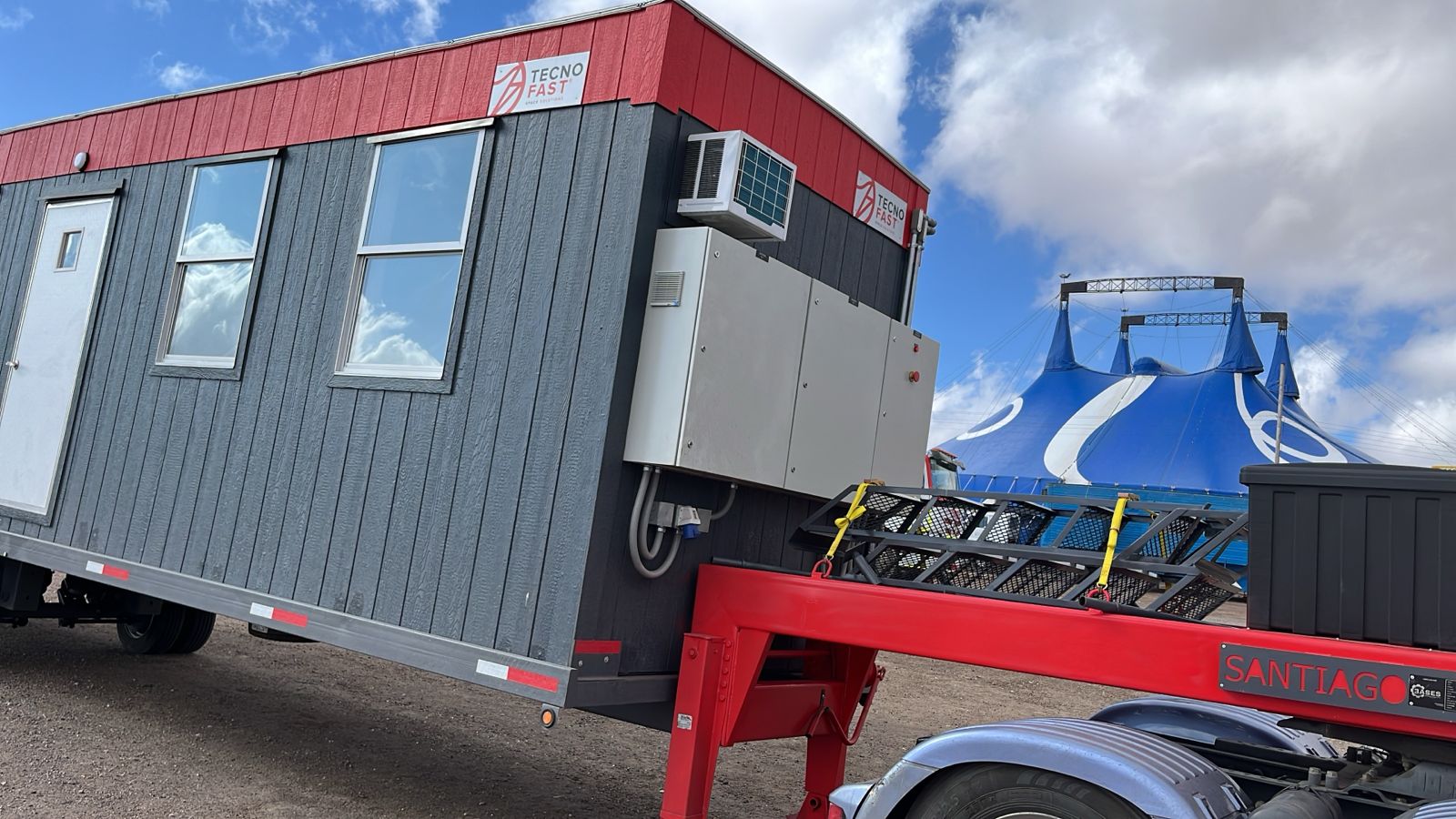

Registro en terreno · enero
Operación del equipo · abril

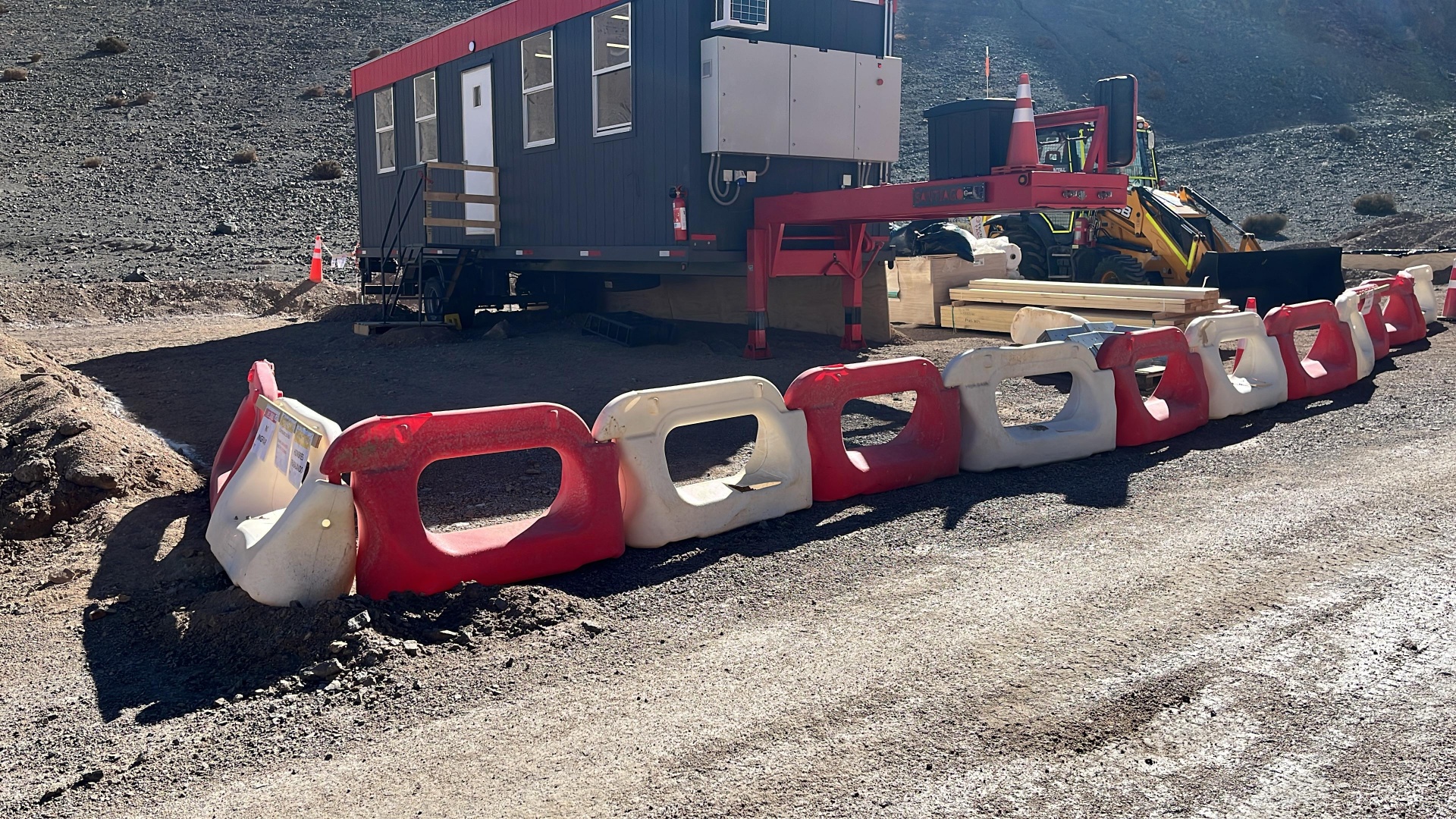

Montaje en faena · junio
Maniobra en taller · mayo
Prueba de desplazamiento · mayo
Fotos
